Siphon Filter

개요

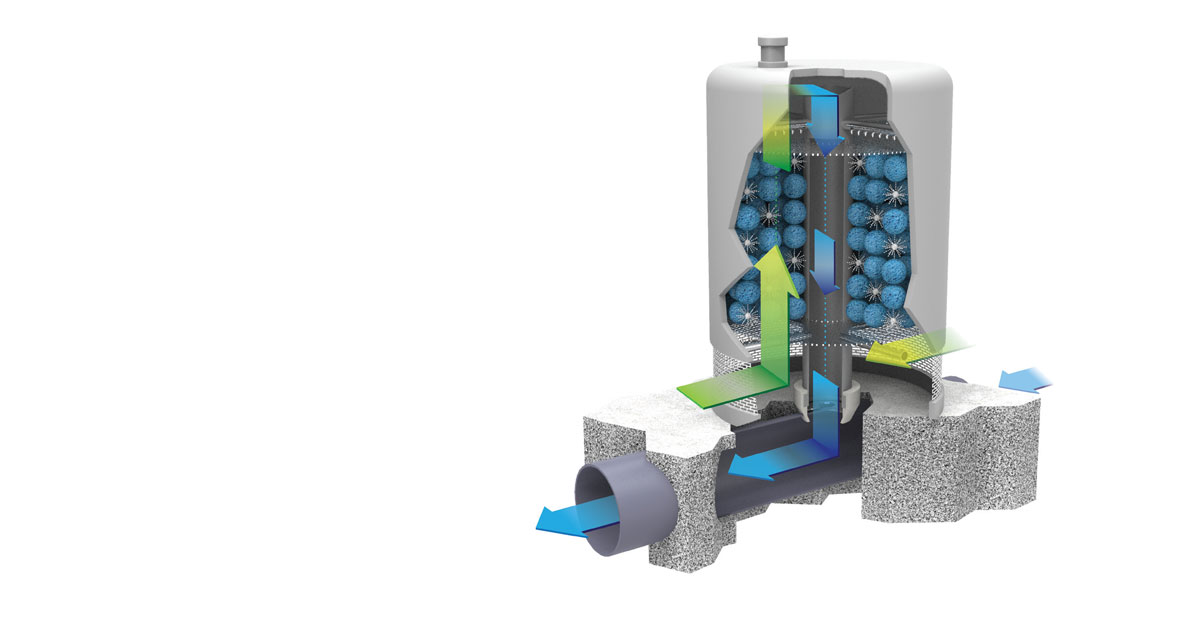

• 강우시 불투수면(포장면)에서 발생하는 비점오염물질을 정화·처리하여 방류하는 시설로 조대부유물을 분리하는 스크린이 구비된 침전조와 부유식 여재를 충진한 여과조 그리고 사이폰에 의한 여과 및 역세를 특징으로 하는 시설(무동력 역세가 가능한 시설)

특징

• TSS 처리효율 80%이상
• 사이폰 현상을 이용한 여과(무동력)
• 가볍고 내구성 있는 부상형 필터 → 간단, 빠른 교체시간, 긴필터 수명

운전

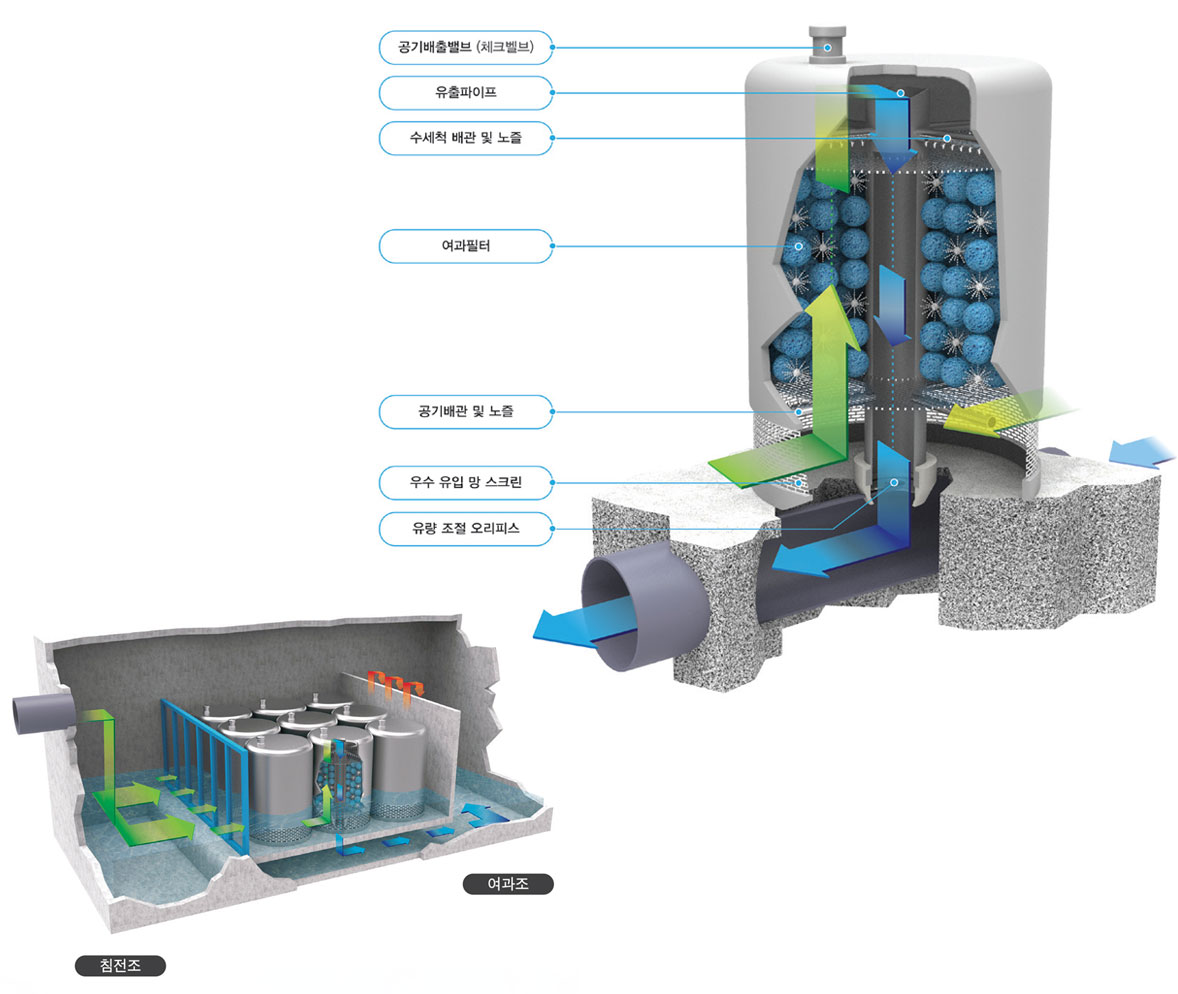

• 시설내 빗물이 유입되어 채워지면서 여과조 내 공기가 체크밸브를 통해 방출된다.
• 여과: 채워진 강우유출수는 hydrodynamic 여과가 진행되며 유출관에 부착된 오리피스를 통해 유출되고 유량이 조절된다.
• 역세: 강우 종료시 수위는 하강되고 수위가 역세공기 주입구 이하로 떨어지면 여과수조내의 압력상태가 부압상태임에 따라 대기압과 부압의 압력차에 의해 역세공기주입구를 통해 여과수조내부로 공기가 유입되어 역세를 실행한다

적용성 및 사례

• 분류식 및 합류식 지역의 등의 SSOs(1), CSOs(2)처리
• 산업단지조성, 도시개발사업, 도로건설사업, 항만건설사업(매립 등), 수자원개발사업(댐)등
• 비점오염저감시설 설치 및 관리운영 매뉴얼 (2016.02 환경부) 기준 충족
• (1) Sanitary Sewer Overflows : 분류식 하수관거의 월류수
• (2) Combined Sewer Overflows : 합류식 하수관거의 월류수
