이동식 철 PIT/슬러지함

H
>세륜기 >이동식 철 PIT/슬러지함
  • 이동식 철 PIT
  • 슬러지함

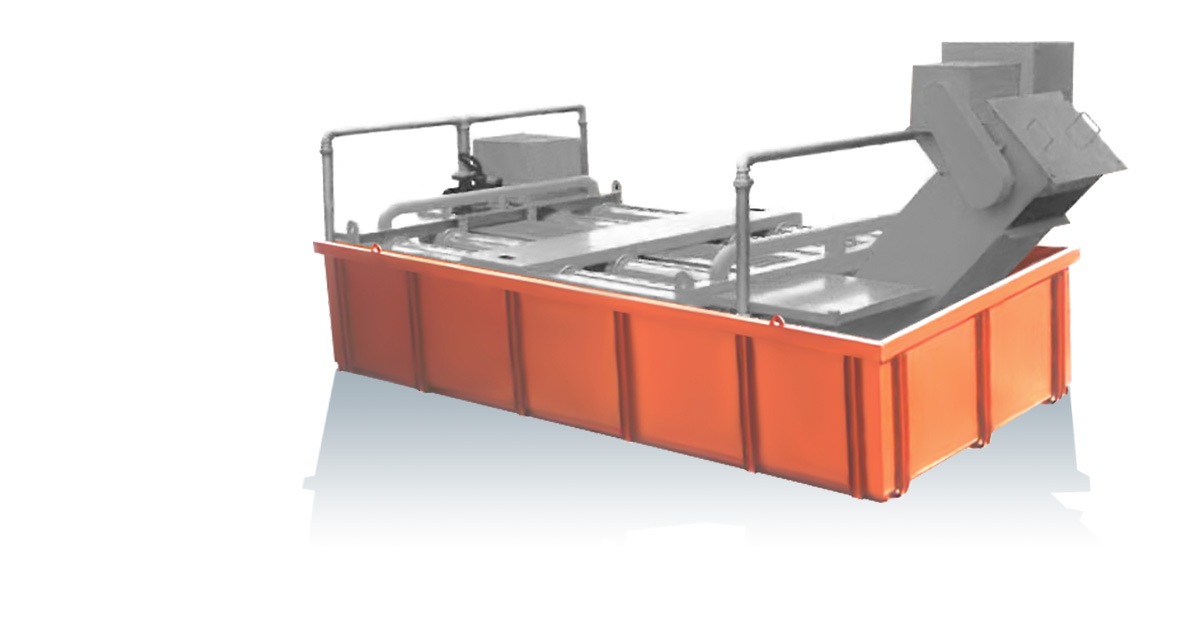

이동식 철 PIT
이동식철- PIT
이동 사용에 따른 획기적 경비 절감/ 세륜장 기초공사가 간단하고 세륜장 기초공사 제작비 절감 효과.

* 사진과 실물이 다를 수 있음을 알려드립니다.

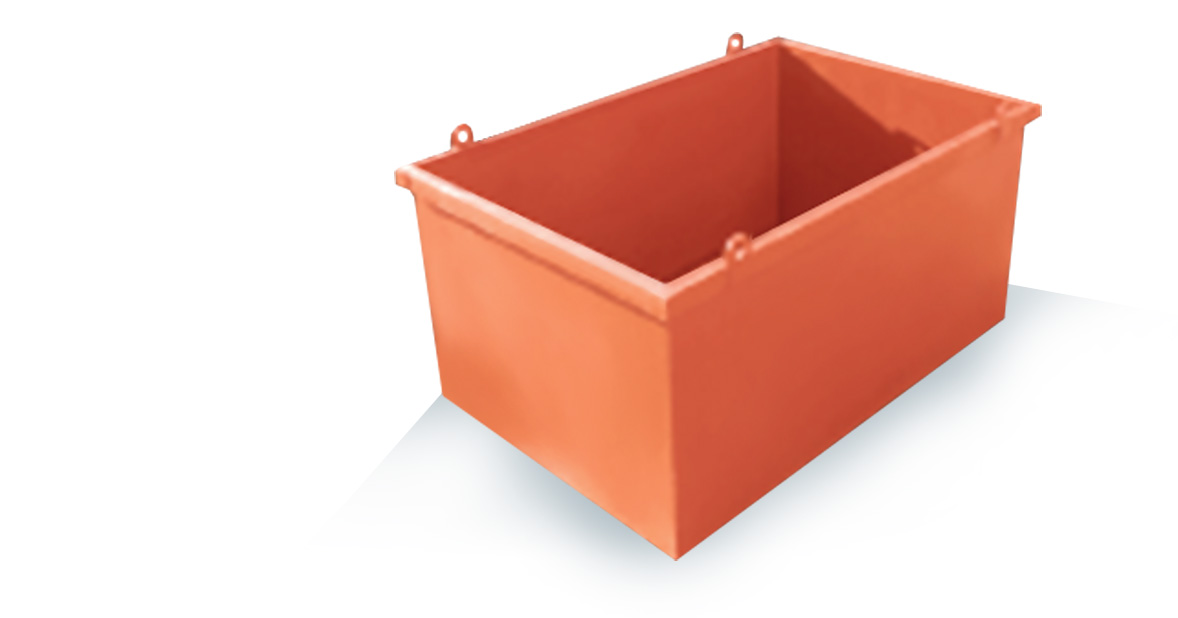

슬러지함
슬러지함
세륜기에서 배출되는 슬러지를 임시 보관하는 장소로써 2차 오염을 예방하는데 효과적.
*Size : 2100mm(L) X 1300mm(W) X 1000mm(H)

* 사진과 실물이 다를 수 있음을 알려드립니다.

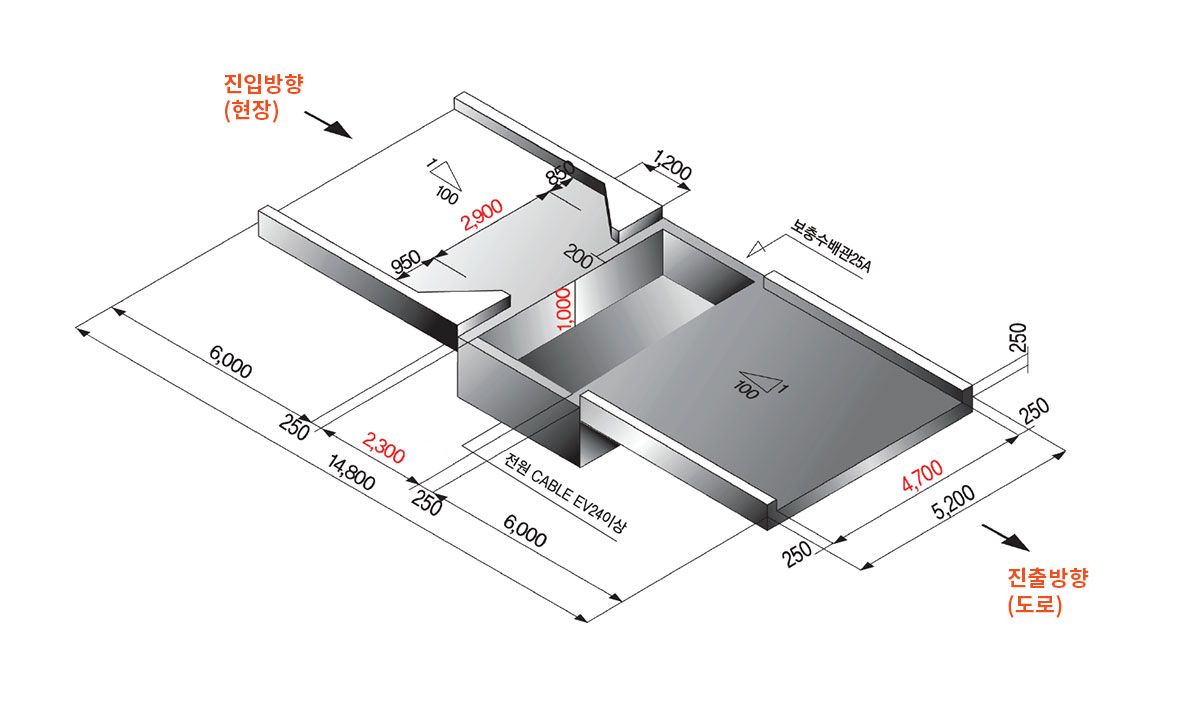

PIT 입체도면

* 본 기초 도면은 우측 방향용입니다.(좌측 방향은 별도 문의 바랍니다.)

기초공사 시공 진행도

* 본 기초 도면은 우측 방향용입니다.(좌측 방향은 별도 문의 바랍니다.)
* 물 막이판은 옵션입니다.
  1. 01

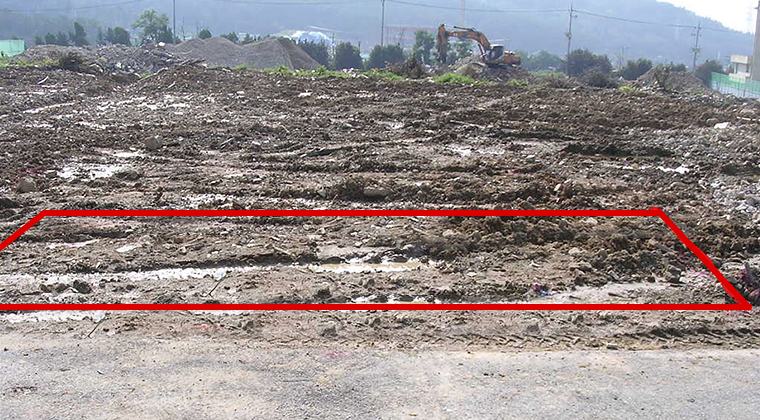

    세륜장 위치 선정 작업

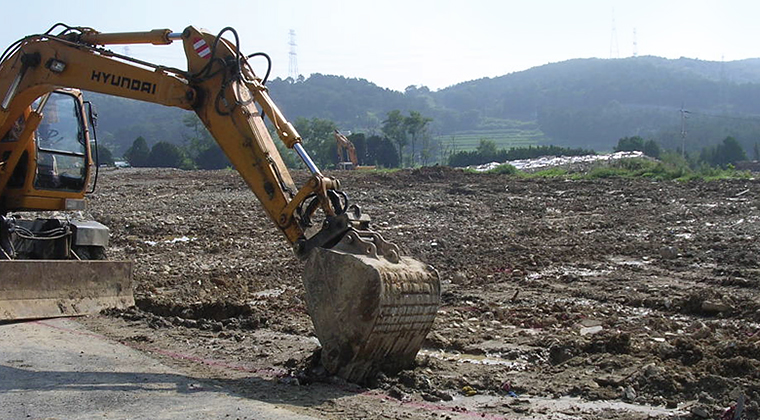

  2. 02
    터파기 작업 실시
  3. 03

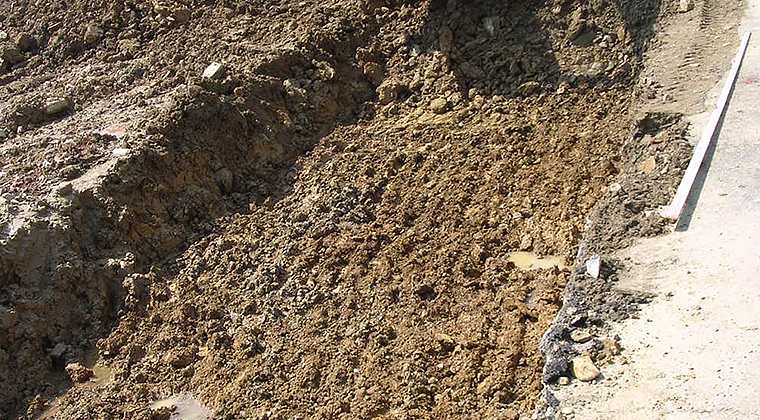

    터파기 완료
  4. 04

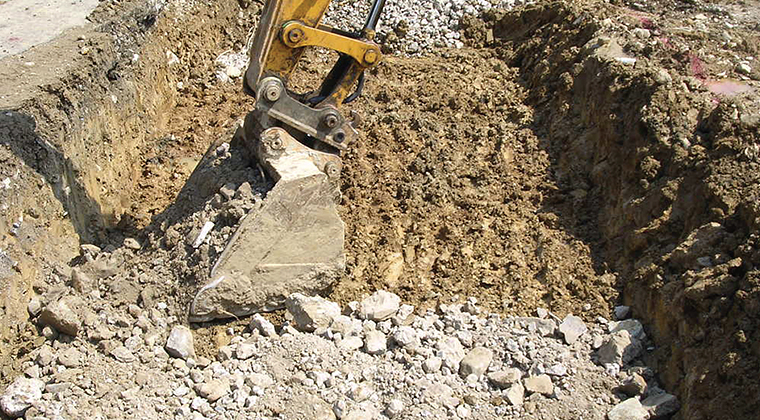

    잡석 다지기 작업

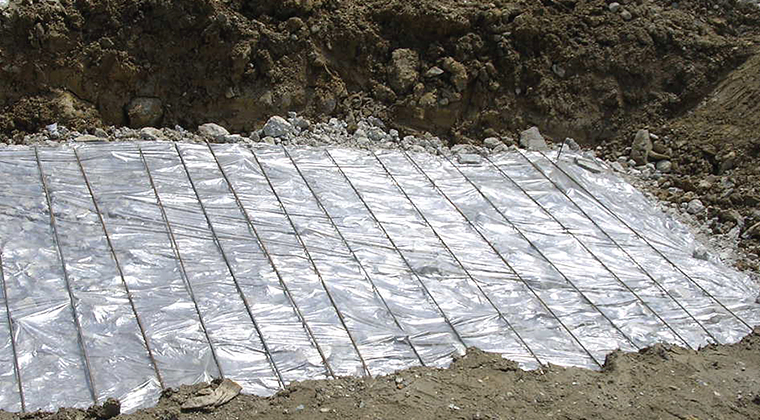

  5. 05
    비닐포장 및 버림콘크리트 작업

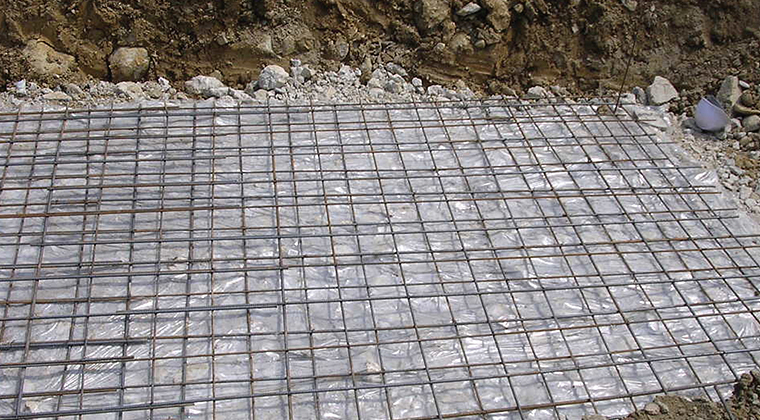

  6. 06
    바닥면 철근배근

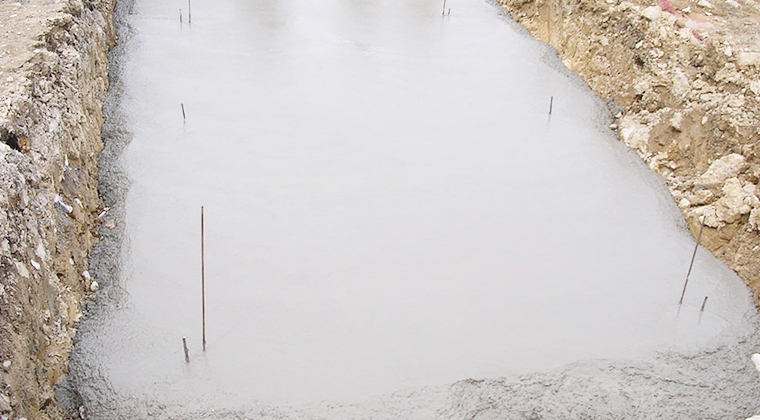

  7. 07
    바닥콘크리트 타설 완료(5,200x7200xT:200)

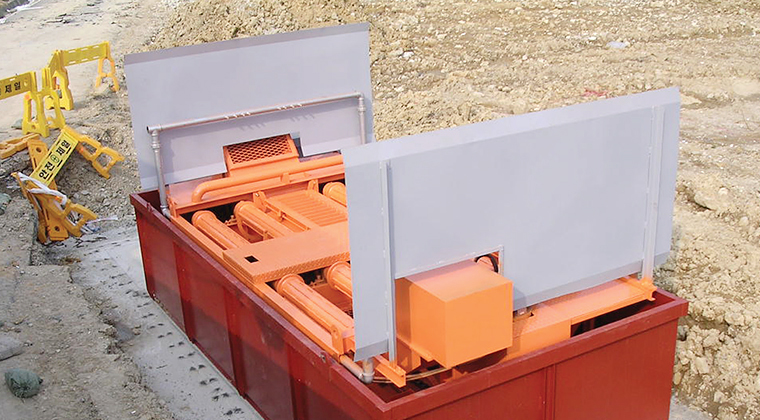

  8. 08

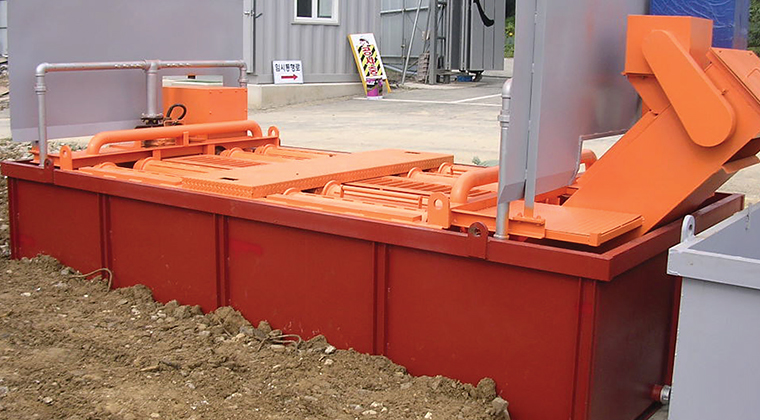

    세륜기 설치

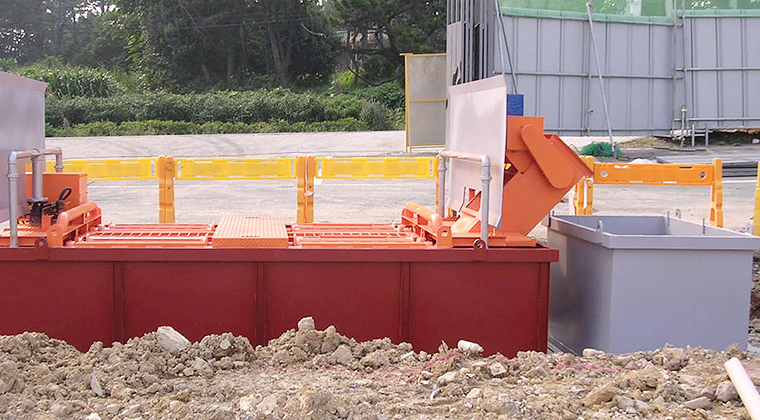

  9. 09
    세륜기 설치 작업
  10. 10
    되메우기

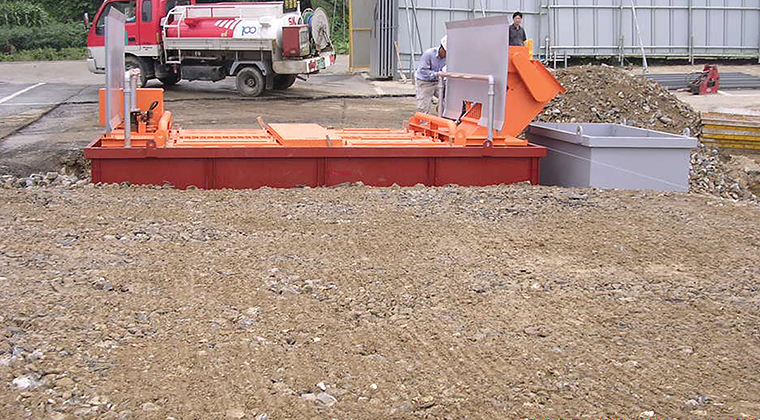

  11. 11
    되메우기 및 진출입로 다짐 작업
  12. 12

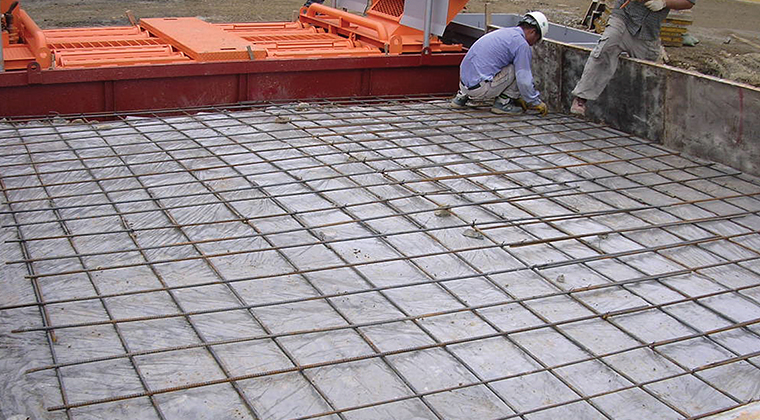

    진출입로 철근배근 작업(규격:철근D13@200)
  13. 13

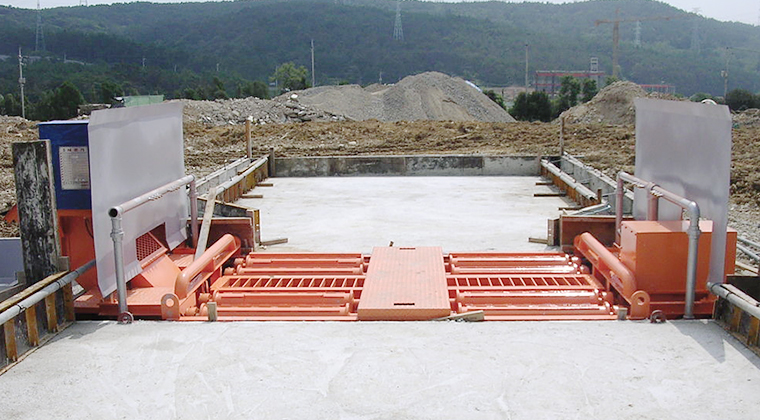

    진출입로 콘크리트 타설
  14. 14

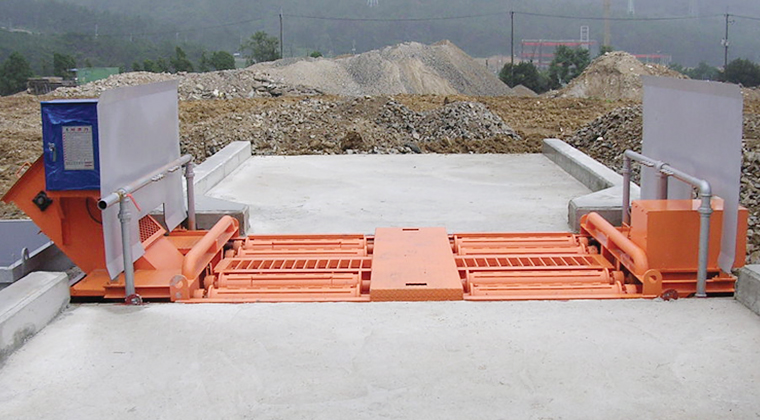

    기초공사 완료
